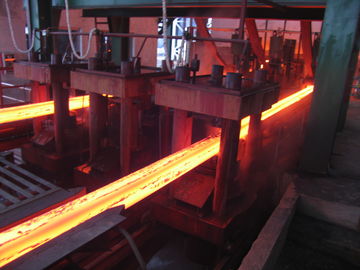

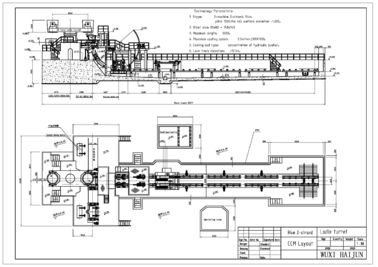

Macchina di colata d'acciaio manuale di taglio con il piano di raffreddamento semplice

Raggio della macchina di colata della billetta d'acciaio

4m

Quantità del filo

2 fili

Tipo di sostegno della siviera

Torretta per i movimenti delle siviere, automobile della siviera, supporti della siviera

Trasporto del pozzetto di colata

funzione scorrevole Semi-portale e trasversale

Metodo della colata

Misurando l'ugello con un contatore, apra la colata

Raffreddamento secondario

Raffreddamento ad acqua, 1 circuito di regolazione

Ritiro che raddrizza macchina

Completamente 5 rullo, raddrizzamento progressivo

Tavola del rotolo

Azionamento centralizzato gruppo a catena

Falsa bramma

Rigido, con la testa autoadattante della falsa bramma

Taglio della billetta

Taglio manuale

Trasporto della billetta

Trasportatore a rulli in tensione centralizzato gruppo

Tipo di raffreddamento della banca

Piano di raffreddamento semplice

Capacità nominale

15T

Ciclo 'tap to tap'

60min

Quantità della fornace

2set

Giorni lavorativi

330 giorni/anno

Numero medio della fornace quotidiana

24/day

Capacità di produzione

100,000t/year

Area sezionale fondente (millimetro)

80×80

100×100

120×120

Velocità della colata (m/min)

3,0

2,8

2,6

NO.

Billetta

dimensione

Velocità della colata

uscita oraria

(tonnellate)

Uscita quotidiana

24hour

(tonnellate)

Uscita annuale (330days)

(tonnellate)

1

80×80

3.0m/min

7,42

178

58.766

2

100×100

2.8m/min

10,81

259.

85615

3

120×120

2.6m/min

15,69

377

124.266

Grado d'acciaio

Grado della colata (m/min)

Efficace tasso di deformazione (ε)

Tasso di deformazione permissibile (ε_massimo)

Acciaio al carbonio diritto

1.8~2.5

Riferisca prego alla tavola di calcolo

0,25

Acciaio bassolegato

1.3~2.0

Riferisca prego alla tavola di calcolo

0.15~0.2

No.

Nome a macchina

Peso

Unità

Quantità

Ⅰ

Corpo dell'attrezzatura

1

automobile della siviera

5T×2=10T

insieme

2

2

Trasporto del pozzetto di colata

2T×2=4T

insieme

2

3

Pozzetto di colata

1.4T×2=2.8T

PEC

2

4

Muffa 100×100

0.53×2=1.06T

insieme

2

5

Rullo della muffa

0.01×2=0.02T

insieme

2

6

Copertura della muffa

0.1T×2=0.2T

insieme

2

7

Dispositivo oscillazione lingottiera

1.5T×2=3T

insieme

2

8

Tubo secondario dello spruzzo di raffreddamento

0.5T×2=1T

insieme

2

9

Rotolo di raffreddamento secondario della parte della guida

0.5T×2=1T

insieme

2

10

Secondario raffreddando fuori bordo il sistema di drenaggio del vapore

1.1T

insieme

1

11

Ritiro e macchina di raddrizzamento

6T×2=12T

insieme

2

12

Falsa bramma

0.9T×2=1.8T

insieme

2

13

Dispositivo di archiviazione della falsa bramma

0.7T×2=1.4T

insieme

2

14

Tavola del rotolo prima del taglio

1.5T×2=3T

insieme

2

15

Piano di raffreddamento semplice

1.2T

insieme

1

16

Sistema capo e tagliato della billetta delle scorie della raccolta

0.5T

insieme

1

17

Strada del rotolo

1.5T×2=3T

insieme

2

18

Rullo uscente della billetta

1.5×2=3T

insieme

3

19

Macchina d'acciaio di spostamento di laterale

3T

insieme

1

20

Macchina ossitaglio

1T×2=2T

insieme

2

21

Idraulico della stazione

1.6T

insieme

1

22

Stazione di raffreddamento ad acqua

1.6T

insieme

1

23

Piattaforma d'acciaio

45T

1

Ⅱ

Sistema elettrico tre

1

Attrezzatura di controllo elettrico

insieme

1

2

Metro di scena

insieme

1

3

Sistema informatico

insieme

1

Ⅲ

Materiale dell'installazione

1

Materiale elettrico del sistema di strumento

1T

Insieme

1

2

Materiale idraulico della rete di tubazioni

1T

Insieme

1

3

Materiale di raffreddamento del sistema a acqua

1T

Insieme

1

Ⅳ

Attrezzatura offline

1

Muffa repairtable

Insieme

1

2

Supporto di sostegno della muffa

Insieme

1

3

Modello dell'arco di paia

Paia

2
