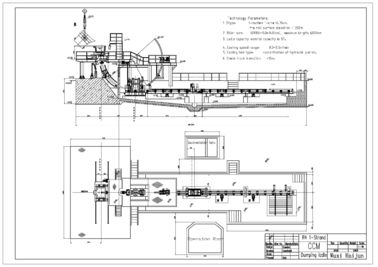

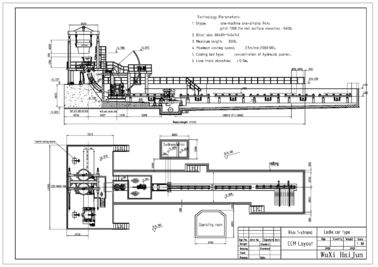

R4M Continuous Casting Machine 1 macchina per colata continua di raffreddamento ad acqua del carbonio del filo

Raggio della macchina di colata della billetta d'acciaio

4m

Quantità del filo

1 filo

Tipo di sostegno della siviera

Dumping della siviera, supporti della siviera, automobile della siviera

Trasporto del pozzetto di colata

funzione scorrevole Semi-portale e trasversale

Metodo fondente

Ugello di conteggio, colata aperta

Raffreddamento secondario

Raffreddamento ad acqua, 1 circuito di regolazione

Ritiro che raddrizza macchina

Completamente 5 rullo, raddrizzamento progressivo

Tavola del rotolo

Azionamento centralizzato gruppo a catena

Falsa bramma

Rigido, con la testa autoadattante della falsa bramma

Taglio della billetta

Taglio manuale

Alloggi il trasporto

Trasportatore a rulli in tensione centralizzato gruppo

Tipo di raffreddamento della banca

Piano di raffreddamento semplice

Capacità nominale

5T

Ciclo 'tap to tap'

45min

Quantità della fornace

3set

Giorni lavorativi

330 giorni/anno

Numero medio della fornace quotidiana

24/day

Capacità di produzione

80000t/year

Area sezionale fondente (millimetri)

80×80

100×100

120×120

Velocità fondente (m/min)

3,0

2,8

2,6

NO.

Billetta

dimensione

Velocità fondente

uscita oraria

(tonnellate)

Uscita quotidiana

24 ore

(tonnellate)

Uscita annuale (330days)

(tonnellate)

1

80×80

3.0m/min

7,42

178

58.766

2

100×100

2.8m/min

10,81

259.

85615

3

120×120

2.6m/min

15,69

377

124.266

Grado d'acciaio

Grado fondente (m/min

Efficace tasso di deformazione (ε)

Deformazione permissibile

tasso (εmax)

Acciaio al carbonio diritto

1.8~2.5

Riferisca prego alla tavola di calcolo

0,25

Acciaio bassolegato

1.3~2.0

Riferisca prego alla tavola di calcolo

0.15~0.2

No.

Nome della macchina

Peso

Unità

Quantità

1

Supporti della siviera

6T

metta

1

2

Carro paniera

2T

metta

1

3

Pozzetto di colata

1T

PEC

1

4

Muffa 80×80

0.53T

metta

1

5

Copertura della muffa

0.1T

metta

1

6

Dispositivo di vibrazione

1.5T

metta

1

7

Tubo secondario dello spruzzo di raffreddamento

0.5T

metta

1

8

Rotolo di raffreddamento secondario della parte della guida

0.5T

metta

1

9

Secondario raffreddando fuori bordo il sistema di drenaggio del vapore

1.1T

metta

1

10

Macchina di ritiro e di raddrizzamento

6T

metta

1

11

Falsa bramma

0.8T

metta

1

12

Falsa bramma che mette dispositivo

0.8T

metta

1

13

Rullo prima del taglio

2T

metta

1

14

Piano di raffreddamento semplice

1.2T

metta

1

15

Testa della billetta e sistema tagliato della raccolta delle scorie

0.5T

metta

1

16

Strada del rotolo

2T

metta

1

17

Rullo uscente della billetta

2×2=4T

metta

2

18

Macchina mobile laterale d'acciaio

0.6T

metta

1

19

Macchina ossitaglio

0.8T

metta

1

20

Idraulico della stazione

2T

metta

1

21

Stazione di raffreddamento ad acqua

1T

metta

1

22

Sistema elettrico tre

0.5T

metta

1

22,1

Sistema di controllo elettrico

metta

1

22,2

Metro di scena

metta

1

22,3

Sistema informatico

metta

1

23

Piattaforma d'acciaio

36T

metta

1
