La macchina per colata continua di 3 fili, un ugello di conteggio di 5 rulli attrezzatura della pressofusione

3 Strand Continuous Casting Machine , 5 Roller Metering Nozzle Die Casting Equipment
3 Strand Continuous Casting Machine , 5 Roller Metering Nozzle Die Casting Equipment 3 Strand Continuous Casting Machine , 5 Roller Metering Nozzle Die Casting Equipment 3 Strand Continuous Casting Machine , 5 Roller Metering Nozzle Die Casting Equipment 3 Strand Continuous Casting Machine , 5 Roller Metering Nozzle Die Casting Equipment 3 Strand Continuous Casting Machine , 5 Roller Metering Nozzle Die Casting Equipment 3 Strand Continuous Casting Machine , 5 Roller Metering Nozzle Die Casting Equipment

Grande immagine :  La macchina per colata continua di 3 fili, un ugello di conteggio di 5 rulli attrezzatura della pressofusione

Dettagli:
Luogo di origine: Wuxi, Cina (continente)
Marca: HAIJUN
Numero di modello: Fili di R8M 3
Termini di pagamento e spedizione:
Quantità di ordine minimo: filo 2
Imballaggi particolari: contenitore
Tempi di consegna: 2 mesi
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 30 CCM dei fili all'anno
Descrizione di prodotto dettagliata
Evidenziare:

colata d'acciaio continua

,

Macchina per colata continua della billetta

La macchina per colata continua di 3 fili, un ugello di conteggio di 5 rulli attrezzatura della pressofusione



Dettaglio rapido:



Macchina per colata continua di CCM

raggio:  R8M

Numero del filo: 3 fili

con la certificazione di iso





1. Parametri tecnici standby di base:



Raggio della macchina di colata della billetta d'acciaio

8m

Quantità del filo

3 fili

Tipo di sostegno della siviera

Torretta per i movimenti delle siviere o automobile della siviera

Trasporto del pozzetto di colata

funzione scorrevole Semi-portale e trasversale

Metodo fondente

Ugello di conteggio, colata aperta

Raffreddamento secondario

Raffreddamento ad acqua e del gas, circuito di regolazione 2

Ritiro che raddrizza macchina

Completamente 5 rullo, raddrizzamento progressivo

Tavola del rotolo

Azionamento centralizzato gruppo a catena

Falsa bramma

Rigido, con la testa autoadattante della falsa bramma

Taglio della billetta

Idraulico o macchina ossitaglio

Alloggi il trasporto

Trasportatore a rulli in tensione centralizzato gruppo

Tipo di raffreddamento della banca

Piano di raffreddamento semplice





2. Descrizione trattata e capacità tecniche del CCM della billetta d'acciaio



Forno ad induzione:



Capacità nominale

40T

Ciclo 'tap to tap'



60min

Quantità della fornace



3sets





Capacità di produzione



Giorni lavorativi

330 giorni/anno

Numero medio della fornace quotidiana

24/day

Capacità di produzione

400,000t/year



3. Velocità, produttività e quantità fondenti del filo



La macchina di colata del raggio di R8m può gruppi dell'acciaio fuso di specifiche differenti, la velocità fondente massima è come segue:



Area sezionale fondente (millimetri)

180x180

200×200

220×220

Velocità fondente (m/min)

1,6

1,8

2,0



NO.

Billetta

dimensione

Velocità fondente

uscita oraria

(tonnellate)

Uscita quotidiana

20hour

(tonnellate)



Uscita annuale (300days)

(tonnellate)

1

180×180

1.6m/min

21,98

439

131.700

2

200×200

1.8m/min

27,13

543

162.900

3

220×220

2.0m/min

36,47

729

218.700





I risultati di calcolo è lo stato ideale della produzione, prego secondo la propria situazione reale di adeguamento.



Grado d'acciaio

Grado fondente (m/min)

Efficace tasso di deformazione (ε)

Tasso di deformazione permissibile (εmax)

Acciaio al carbonio diritto

1.8~2.5

Riferisca prego alla tavola di calcolo

0,25

Acciaio bassolegato

1.3~2.0

Riferisca prego alla tavola di calcolo

0.15~0.2





4. Elenco dei pezzi dell'attrezzatura di CCM





Nome dell'attrezzatura

Peso

Modello e specificazione

Unità




1

Torretta per i movimenti delle siviere
Azionamento idraulico, con la ponderazione

21T

metta

1





2

Arriage del pozzetto di colata
Alto e tipo basso della gamba

12.5×2=25T

metta

2





3

Pozzetto di colata

6×2=12T

metta

2





4

Vaso delle scorie

2.5T

metta

1





5

Dispositivo di protezione lungo della manica

0.3T

metta

1





5

Cottura del pozzetto di colata

5.3×2=10.6T

metta

2





6

Scaricatore a cassetto della paniera
cottura



metta

2





7

Fusione
trave a mensola delle scatole
scaffale



metta

2





8

Muffa 200×200



metta

3





9

Copertura della muffa



metta

3





10

Dispositivo dell'oscillatore



metta

3





11

Intestazione dello spruzzo



metta

3





12

Segmento orientato



metta

3





13

Falsa bramma rigida



metta

3





14

Dispositivo di archiviazione della falsa bramma



metta

3





15

Raddrizzamento e
macchina di ritiro



metta

3





16

Raddrizzamento e
macchina di ritiro
comune



metta

1





17

I tagli si avvicinano al rullo



metta

3





18

Alloggi la pressione
dispositivo



metta

3





19

Taglio per fiamma ossiacetilena
macchina



metta

3





20

Taglio della raccolta
dispositivo capo e
vaso d'attaccatura



metta

1





21

Dopo il taglio del rullo



metta

3





22

Rullo di trasportoⅠ



metta

3





23

Rullo di trasportoⅡ



metta

3





24

Rullo di knock-out



metta

3





25

Incastonatura fissa



metta

3





26

Acciaio mobile
macchina

lunghezza di 6m

metta

3





27

Raffreddamento della raccolta
letto



metta

1





28

Raffreddamento del corpo della macchina per colata continua
sistema

includa un filtro da risucchio

metta

1





29

Copertura della macchina per colata continua



metta

1





30

Lunghezza automatica
Sistema



metta

3





31

Unità di elaborazione di fonte del gas

gas dello strumento di affare

metta

1





32

Piattaforma d'acciaio





1






Hydrauli, lubrificazione, sistema pneumatico











1

Stazione idraulica ospite



metta

1





2

La stazione idraulica della billetta



metta

1





3

Porta posteriore dell'ascensore idraulico



metta

2





4

Stazione centralizzata della lubrificazione a grasso



metta

6





5

Conduttura idraulica



metta

1





6

Conduttura di lubrificazione



metta

1







CCM 3-Electric











1

Stazione di funzionamento











2

Pacchetto di programmi











3

SpA



metta

3





4

SPA ET-200
SpA idraulico della stazione ET-200 ospite



metta

1





5

Invertitore











Invertitore della macchina della WS
(potere del tipo pesante): 11 chilowatt



metta

3





I tagli si avvicinano al potere dell'invertitore del rullo: 4KW



metta

3









Possiamo produrre le macchine per colata continua di alta qualità da 1 a 8 fili con il costo di produzione più basso dell'attrezzatura. Possiamo progettare, fabbricare la macchina per colata continua della billetta aggiornata conformemente alla capacità della fabbricazione dell'acciaio dell'utente, la dimensione della billetta, i gradi d'acciaio e l'ambiente operativo dell'utente.

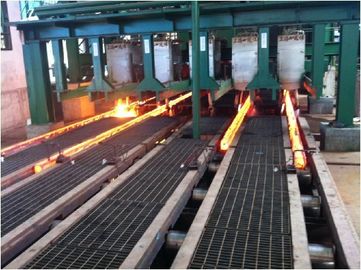

La macchina per colata continua di 3 fili, un ugello di conteggio di 5 rulli attrezzatura della pressofusione 0

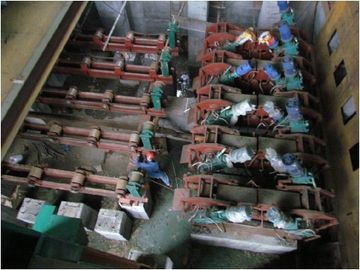

La macchina per colata continua di 3 fili, un ugello di conteggio di 5 rulli attrezzatura della pressofusione 1

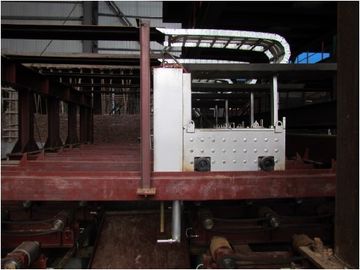

La macchina per colata continua di 3 fili, un ugello di conteggio di 5 rulli attrezzatura della pressofusione 2
