Attrezzatura di colata continua

Continuous Casting Equipment
Continuous Casting Equipment Continuous Casting Equipment Continuous Casting Equipment

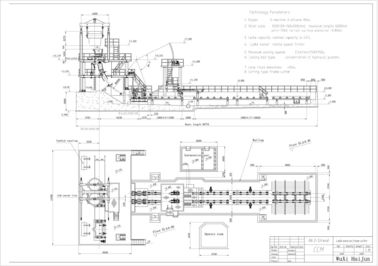

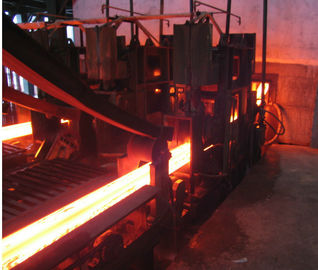

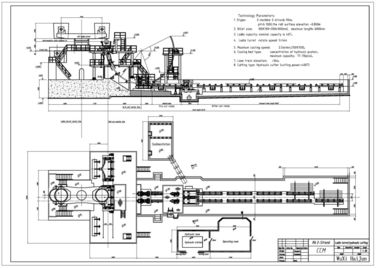

Grande immagine :  Attrezzatura di colata continua

Dettagli:
Luogo di origine: Wuxi, Cina (continente)
Marca: HAIJUN
Numero di modello: R6M 2strands
Termini di pagamento e spedizione:
Quantità di ordine minimo: 2 fili
Imballaggi particolari: contenitore
Tempi di consegna: 2 mesi
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 30 CCM dei fili all'anno
Descrizione di prodotto dettagliata
Evidenziare:

macchine per colata continua

,

macchina fondente orizzontale



Attrezzatura di colata continua





Dettaglio rapido:



Fioritura rettangolare/billetta quadrata

raggio: R6M, R8M, R10M

Numero del filo: fili di 1/2

progettazione avanzata



operazione sicura



con la certificazione di iso



Possiamo produrre le macchine per colata continua di alta qualità da 1 a 8 fili con il costo di produzione più basso dell'attrezzatura. Possiamo progettare, fabbricare la macchina per colata continua della billetta aggiornata conformemente alla capacità della fabbricazione dell'acciaio dell'utente, la dimensione della billetta, i gradi d'acciaio e l'ambiente operativo dell'utente.





Descrizione:



1. Parametri tecnici standby di base:

Raggio della macchina di colata della billetta d'acciaio

6m

Quantità del filo

2 fili

Tipo di sostegno della siviera

Torretta per i movimenti delle siviere, automobile della siviera

Trasporto del pozzetto di colata

funzione scorrevole Semi-portale e trasversale

Metodo fondente

Ugello di conteggio, colata aperta

Raffreddamento secondario

Raffreddamento ad acqua, 1 circuito di regolazione

Ritiro che raddrizza macchina

Completamente 5 rullo, raddrizzamento progressivo

Tavola del rotolo

Azionamento centralizzato gruppo a catena

Falsa bramma

Rigido, con la testa autoadattante della falsa bramma

Taglio della billetta

Tagliatrice idraulica

Alloggi il trasporto

Trasportatore a rulli in tensione centralizzato gruppo

Tipo di raffreddamento della banca

Piano di raffreddamento semplice



2. descrizione trattata e capacità tecniche del CCM della billetta d'acciaio

Forno ad induzione:

Capacità nominale

15T

Ciclo 'tap to tap'



60min

Quantità della fornace



3sets



Capacità di produzione



Giorni lavorativi

330 giorni/anno

Numero medio della fornace quotidiana

24/day

Capacità di produzione

200,000t/year



3. Velocità, produttività e quantità fondenti del filo

La macchina di colata del raggio di R6m può gruppi dell'acciaio fuso di specifiche differenti, la velocità fondente massima è come segue:

Area sezionale fondente (millimetri)

100×100

125×125

150×150

Velocità fondente (m/min)

2,8

2,6

2,4



NO.

Billetta

dimensione

Velocità fondente

uscita oraria

(tonnellate)

Uscita quotidiana

20hour

(tonnellate)



Uscita annuale (300days)

(tonnellate)

1

100×100

2.8m/min

10,55

211

63302

2

125×125

2.6m/min

15,31

306

918445

3

150×150

2.4m/min

20,35

407

122.083



I risultati di calcolo è lo stato ideale della produzione, prego secondo la propria situazione reale di adeguamento.

Grado d'acciaio

Grado fondente (m/min)

Efficace tasso di deformazione (ε)

Tasso di deformazione permissibile (εmax)

Acciaio al carbonio diritto

1.8~2.5

Riferisca prego alla tavola di calcolo

0,25

Acciaio bassolegato

1.3~2.0

Riferisca prego alla tavola di calcolo

0.15~0.2



4. elenco dei pezzi dell'attrezzatura di CCM



Nome dell'attrezzatura

Peso

Modello e specificazione

Unità

Quantità




1

Torretta per i movimenti delle siviere

17T



Metta

1



2

Carro paniera

2.5×2=5T



Metta

2



3

Pozzetto di colata



1.4×2=2.8T



pezzo

2



4

Muffa

0.5×2=1T

150×150

Metta

2



5

Rotolo del piede della muffa

0.01×2=0.02T



Metta

2



6

Copertura della muffa

0.1×2=0.2T



Metta

2



7

Dispositivo dell'oscillatore

2×2=4T



Metta

2



8

Tubo secondario dello spruzzo di raffreddamento

0.5×2=1T



Metta

2



9

Barretta guidante di raffreddamento secondaria della sezione

0.7×2=1.4T



Metta

2



10

Sistema sfibrante di raffreddamento secondario del vapore

1.5T



Metta

1



11

Ritiro e macchina di raddrizzamento

5×2=10T



Metta

2



12

Sistema in bianco fondente di prevenzione di vibrazione

0.3×2=0.6T



Metta

2



13

Falsa bramma

0.9×2=1.8T

150×150

Metta

2



14

Dispositivo di archiviazione della falsa bramma

0.7×2=1.4T



Metta

2



15

I tagli si avvicinano al rullo

2×2=4T



Metta

2



16

Macchina ossitaglio

3T



Metta

2



17

Di dispositivo taglio lunghezza automatico

0.5T



Metta

2



18

Rullo di viaggio

2×2=4T



Metta

2



19

Rullo di knock-out

3.5T



Metta

4



20

Macchina di consegna trasversale d'acciaio

3.5T



Metta

1



21

Idraulico della stazione

2T



Metta

1



22

Interruttore secondario dell'acqua di raffreddamento





Metta

2



23

Pianta di raffreddamento di distribuzione di acqua di automazione

1T



Metta

1



24,1

Pannello di controllo





Metta

1



24,2

Strumento del campo





Metta

1



24,3

Sistema informatico





Metta

1



25

Piattaforma d'acciaio

60T





1
