Lo SpA idraulico lamina a freddo la macchina di formazione d'acciaio 3 in 1 alimentatore del servo di NC

PLC idraulica a freddo rullo d'acciaio che forma macchina 3 in 1 NC Servo Alimentatore

Modello TNCF5 di Compact 3 in 1 NC Servo alimentatore automatico

Descrition:

I. il layout del sistema

II. Induzione generale della linea di presse di alimentazione

Il principio Compact Coil linea ruota attorno combinando le tre funzioni di linea bobina, appiattimento e l'alimentazione del materiale. Questo è in genere realizzata utilizzando diverse configurazioni, una unità raddrizzatore / alimentatore con un svolgitore motorizzato; una unità raddrizzatore / alimentatore con un automobile di bobina alimentata e un feed servo / tirare attraverso raddrizzatore e svolgitore motorizzato.

Servo guidato feed condividono molti dei vantaggi con la stampa guidata varietà, come requisito minimo spazio, bassa manutenzione e alte velocità. Tuttavia, servo alimenta anche fornire vantaggi che premere unità guidati non può. Il fatto che essi utilizzano un controllo a microprocessore dà loro una dimensione aggiunta. Caratteristiche come programmabili spostare i modelli, autodiagnostica, correzione automatica e la capacità di comunicare con l'automazione - solo per citarne alcuni - li distinguono da altri tipi di alimenti.

I servoazionamenti sono stati utilizzati per applicazioni di posizionamento nel settore manifatturiero per un paio di decenni. La tecnologia è maturato al punto che queste unità sono più affidabili e meno costosi di quanto lo fossero in passato. Il numero di produttori nazionali ed esteri è aumentato drammaticamente negli ultimi anni. L'aumento di affidabilità, modularità e funzionalità di auto-diagnostica dei sistemi servo ha fatto molto per alleviare i timori che esistevano in precedenza, anche se ancora oggi può ancora richiedere un notevole grado di competenza tecnica per isolare alcuni problemi.

III. Dati tecnici:

Meterial di acciaio laminato a freddo

Coil Peso: 5.000 KG

Striscia Larghezza: MAX 1000MM

Striscia di spessore per capacità: 0.5-2.5mm

Coil O. D: 1500 mm (max)

ID Coil: 508 millimetri (max)

Alimentazione Precisione: 0,15 mm

Lunghezza di alimentazione 9999,99 millimetri di ingresso

Velocità di avanzamento: 15 m / min

Electrics: 380 Volts 50 Hz.

Alimentatore servo 7.5KW motore a corrente alternata

VI. ELENCO DELLE ATTREZZATURE SOTTO AMBITO DI FORNITURA:

1. Auto Coil
2. Aspo
3. Soppressore Roller (Attrezzature guida)
4. dispositivo striscia voce.
5. Loop senor
6. Guida Side Roller I
7. alimentatore e raddrizzatore
8. Rilasciare il funzionamento
9. Guida Side Roller II
10. Impianto elettrico.
11. sistema pnematic
12. impianto idraulico

VII. Macchina partsproposal.

1. Automobile di bobina Entry (opzionale)

Applicazione

L'automobile di bobina voce sarà azionato idraulicamente. Sarà utilizzato a Traverse e caricare la bobina sul mandrino del aspo.
Per guadagnare tempo durante il lavoro, nuova bobina viene caricato sulla macchina bobina e sollevato alla posizione mandrino da sollevatore e l'inizio auto bobina per spostare orizzontalmente il mandrino lasciare passare all'interno attraverso la bobina Successivamente il carico macchina si muove nella posizione di parcheggio.
Costruzione:
L'auto bobina è un organismo fabbricato di materie prime; montato su ruote temprati e assali con cuscinetti a rulli. La faccia di sollevamento deve essere di tipo 'V' forma. La culla (cioè V - telaio Shape) viene sollevato e abbassato da una guida turistica e un paio di cilindri idraulici. La traversa auto bobina è realizzata mediante un motore elettrico con ingranaggio e pignone. Una catena di trascinamento è previsto per il passaggio dei tubi idraulici per le funzioni di sollevamento e traslazione e trascinamento a catena è previsto
Dati tecnici:
Tipo di bobina auto: Guida Type, pavimento montato
Ascensore / Funzione Bassa: da cilindri idraulici con quattro Colum
Corsa di sollevamento: 350 millimetri
Capacità: 5000kg

2 soppressore Roller nel braccio tenere premuto (Attrezzature guida):

Applicazione

Rotolo Anti rottura della bobina e guidare la bobina alla linea bobina.

Esso opererà con il aspo e il pelapatate bobina feed-up alla fine bobina. Il rotolo sarà orso sulla parte superiore della bobina, trattenendo l'involucro esterno e trascinamento in avanti.

Un motore è azionato Snubber, (rullo di pressione) per impedire la bobina dall'orologio molleggio quando le cinghie di ritenzione bobina vengono rimossi. Scanalature sono necessari nelle snubber, per consentire ri-reggette di spire parzialmente consumati quando vengono riavvolti sul mandrino. Il soppressore sarà in grado di guidare sia in avanzamento e recuperare le direzioni.

Costruzione:

Soppressore roll è fatto di tubi in acciaio con riviste idonei opportunamente lavorati per essere montato su cuscinetti anti-attrito. Il soppressore Rotolo è rivestita con gomma Poly. Rotolo Poly è azionato da motore elettrico con catena e pignone sistema. Snubber rullo e il suo sistema è fissato su una struttura fabbricato che a sua volta è montato sulla struttura adiacente del corpo rulli di trascinamento. L'azionamento del braccio è da cilindro idraulico. L'aumento e funzioni inferiori devono realizzare da un cilindro idraulico.

Anti rotolo rottura della bobina

Per evitare interruzioni della batteria durante l'infilatura della bobina e rullo saranno posizionati da cilindri idraulici con apparecchio da tavolo filettatura.

La striscia deve essere avvitato la linea in modo semi-automatico, utilizzando apri bobina con vari movimenti come up / down avanti / indietro, e apri il naso con il tipo di rotazione.

Dati tecnici:

• Rivestimento in soppressore Roller: Poly Coated
• L'azionamento del braccio :: idraulico cilindro

3 Aspo (Expanded idraulico):

Applicazione

L'aspo in grado di gestire la bobina ed essere in grado di alimentare la bobina nella bobina di linea, e anche riavvolgimento bobine parzialmente consumati, in modo che possano essere ri-legato mentre ancora sul mandrino, prima di tornare al Fondo batteria di stoccaggio per l'uso in una data successiva .

Svolgitore è motorizzato con un mandrino in espansione con mezzi idraulici. -Direzionali del mandrino sarà possibile per via manuale e automatico. Una macchina bobina è fornita per caricare la bobina al mandrino.

Costruzione:

Aspo idraulica espanso e crollato, acciaio fabbricato debitamente lavorati, montati su alberi pesanti su cuscinetti anti-attrito. Espansione - collasso da cilindri idraulici. Il corpo individuale di costruzioni in acciaio fabbricato

Espansione: idraulico dotato di Azionate 4 segmenti collegamento a cuneo.

Dati tecnici:

• Modalità di funzionamento: da cilindro idraulico
• Diametro interno: Ø460-520 (max.)
• Diametro esterno: 1.800 millimetri
• Capacità di carico: 5000kg

4 Loop di controllo del sensore.:

Applicazione

Ha un occhi senor elettrico per controllare il

aspo e raddrizzatore di lavoro. Si può mantenere la pace la velocità di lavoro per l'aspo e raddrizzatore. Il ciclo voce sarà creare una zona cuscinetto per una più facile centratura per la prossima fase di processo. Sorgente di luce e sensori sono forniti per il rilevamento della posizione loop.

5 dispositivo di supporto Entry.:

la tabella di filettatura può essere threading la striscia e il controllo da parte pneumatica.

6. Guida laterale meccanico.

Applicazione:

Larghezza è regolabile manualmente con volantino e il movimento sono

compiuta da guidare albero con mano sinistra e mano destra Discussione sullo stesso albero e guidare la bobina al raddrizzatore

Costruzione:

Un corpo fabbricato con rullo montato verticalmente su due lati (nn. 2 rulli per lato). Roller è montato verticalmente.

• Regolazione: manuale
• Lubrificante: Grease gun

7. Raddrizzatore e alimentatore

Applicazione

Il raddrizzatore può appiattire l'impostazione bobina d'acciaio e l'alimentatore

Costruzione:

raddrizzatore è saldata in acciaio piastra di base e la struttura della macchina tipo "H".

Il corpo del trascinamento deve essere fabbricata su piastre principali e lavorata per ospitare i gruppi di rulli. Il rullo superiore e il rotolo tasto deviano la striscia dal Aspo secondo la linea di passaggio. Il rullo superiore azionare su e giù per mezzo di una coppia di cilindri pneumatici. Raddrizzatore è provvisto di ingranaggi temprati (60 gradi HRC), rulli induriti (42CrMo) Cuscinetti previsto per la funzione di rotazione è cuscinetti ad aghi e sono lubrificati con grasso automaticamente.

Il movimento superiore banca parallelo per regolare i rulli la penetrazione in funzione dello spessore del materiale da manuale con micro indicatore telaio superiore e quindi.

Il telaio superiore è basculante, cioè può ruotare attorno ad un asse orizzontale perpendicolare all'asse della linea per consentire una penetrazione profonda dei rulli di ingresso.

La struttura portante della macchina è ben dimensionato in base alla deformazione e tiene i movimenti del telaio superiore.

In rulli di alimentazione; Il rullo superiore e rullo inferiore è cromato duro. Il rullo superiore è azionare su e giù da una coppia di cilindri pneumatici. Il rullo inferiore deve essere azionata da un servomotore. Il rullo di alimentazione è con Servo Motor guidata che darà il senso della lunghezza da sfamare. Il rullo deve essere sollevato e abbassato da un cilindro pneumatico o funzione di rilascio

Raddrizzatore dei rotoli e di alimentazione sono azionati tramite motore unità servomotore di CA, cambio, albero.

Dati tecnici:

• Raddrizzatore di lavoro Rotolo: Quantità di Rolls - upper4 / lower3 pezzi
  • Materiale - 42CrMo.
  • Durezza - 52 a 60HRC
  • Placcatura - Cromatura
  • Modello TNCF5-1000,
  • Larghezza max. 1.000 millimetri;
  • Pinch Rullo 1 set (superiore / inferiore);
  • Rullo di alimentazione 1 set (superiore / inferiore);
  • Velocità di 15 metri al minuto;
  • Concime Livello dal piano 1100-1200.

8. Rilasciare e bloccaggio per pneumatica

Per rilasciare il rullo superiore in ogni corsa della pressa in presenza della camma.

Rilascio pin Pilot

Rilascio pilota è l'atto di rilasciare momentaneamente la striscia per permettere che sia allineato spilli pilota in uno stampo progressivo. I perni della filiera saranno correggere lievi

errori di caricamento tirando il materiale in posizione. Questa funzione viene utilizzata principalmente con stampi progressivi, ma può essere utile in applicazioni che non utilizzano stampi non progressivi pure. Una piccola quantità di disallineamento o camber può essere tollerata rilasciando il materiale nella parte inferiore della corsa della pressa mentre è posseduto dallo strumento anche se non ci sono spinotti guida. Questa versione momentanea aiuta ad alleviare lo stress costruito e vincolante della striscia attraverso il feed dovuta al disallineamento o camber e allevia i problemi di deambulazione.

9. Guida laterale meccanico II per l'uscita

Applicazione:

Larghezza è regolabile manualmente con volantino e il movimento sono

compiuta da guidare albero con mano sinistra e mano destra Discussione sullo stesso albero e guidare la bobina alla stampa

Costruzione:

Un corpo fabbricato con rullo montato verticalmente su due lati (nn. 2 rulli per lato). Roller è montato verticalmente.

• Regolazione: manuale
• Lubrificante: Grease gun

. 10 Impianto elettrico:

Il sistema ha un controllo completo dell'apparecchiatura per mezzo di un controllore programmabile

Il sistema è dotato di un PLC nella postazione di controllo principale, come HMI (Human Machine Interface). I parametri di lavoro sono incorporati nel HMI e comunicare con il PLC.

Interfaccia operatore (HMI)

Dal momento che i principali componenti delle soluzioni della linea serpentina Automation metallo sono in Net Control ™, tutti i processi e le informazioni diagnostiche sono disponibili per la visualizzazione e l'interazione con l'operatore. Per pre-programmazione di questi display in progetti user-friendly provati, abbiamo fatto HMI complesse a prezzi accessibili. Macchina viene fornita con i seguenti schermate:

Descrizione della macchina -

Aumenta l'efficienza fornendo all'operatore una visualizzazione di parametri di azionamento e macchina sia in un grafico a barre e formato digitale.

Guasto Sommario - Questa schermata identifica allarmi e guasti. Quando si verifica un guasto che causa la linea di chiudere, tutti gli errori vengono identificati e il primo guasto lampeggia.

Linea Run permissivo - Le liste schermo permissivo Run Line tutte le unità ausiliarie

e altri dispositivi associati, necessario per avviare la linea serpentina.

Arresto automatico della lunghezza o di diametro Set-up - L'operatore imposta la automatizzato

fermarsi sulla lunghezza o di diametro contatori tramite questa schermata.

11. Impianto idraulico

Un Power Pack idraulico con pompa di riserva è previsto per le funzioni idrauliche in linea e rimarrà nella nostra fornitura che è la seguente.

Hydraulic Power Pack è composto da:

• gruppo di pompaggio Standby e cilindro

• Accessori standard come interruttore di temperatura, riempimento e sfiato, ecc

Le valvole di regolazione

• Le valvole di controllo per ogni apparecchiatura o gruppo di apparecchiature è montato sul rispettivo apparecchiature e tubazioni.

• Ogni valvola di controllo / gruppo di valvole è fornito di una valvola di intercettazione sulla linea 'P' e valvola unidirezionale sulla via della 'T' per facilità di manutenzione.

• Il pressostato è previsto per cilindro di espansione Aspo per interblocco

. 12 sistemi pneumatici:

Comandi pneumatici viene utilizzato in varie attrezzature per azionamenti. Valvole pneumatiche è montato sui singoli equipaggiamenti personalizzati e filodiffusione.

I sistemi pneumatici sono costituiti seguente.

• Le tubazioni sulle attrezzature è costituito necessarie tubazioni flessibili con raccordo in tipo di accessori per una facile manutenzione.

Standby unità di pompaggio e cilindro

13. Disegnare il layout del sistema (in allegato)

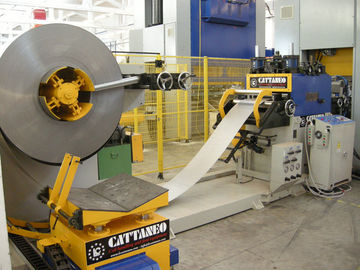

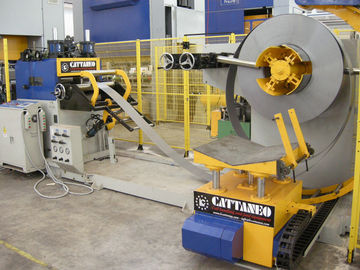

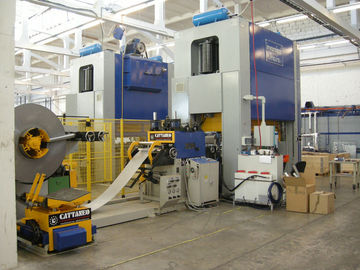

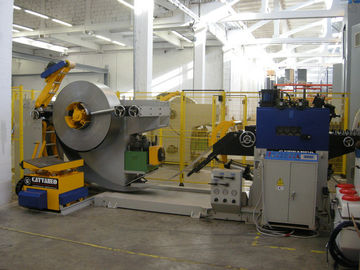

Quadri di lavoro

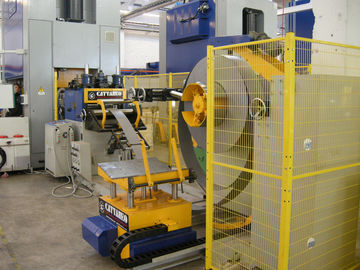

Auto Coil

Caricamento

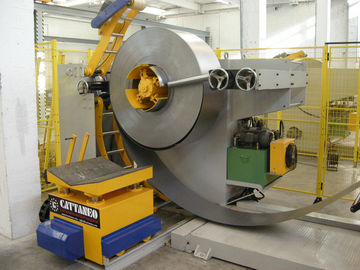

Aspo e snubber braccio

Filettatura Coil

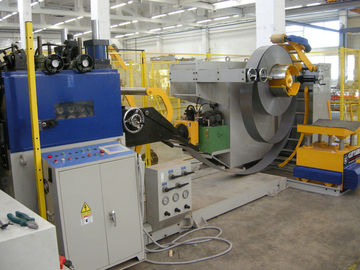

Staightener e l'alimentatore

Passare linea regolabile

Azionamenti PLC e servo nella tabella di controllo elettrico

Tabella di controllo elettrico con pannello a sfioramento
