Il doppio del ghisa di EN-JS 1030 (GGG-40) ha flangiato valvola a farfalla DN50 - DN400

Valvola a farfalla della flangia del doppio del ghisa di EN-JS 1030 (GGG-40) DN50 - DN400

Specifiche

Materails multipli
Tempo di impiego lungo
Prestazione di eccellenza
Aspetto perfetto
Alta qualità

Panoramica del prodotto

La doppia valvola a farfalla della flangia ha integrato i vantaggi della farfalla della flangia e della valvola a farfalla eccentriche del wafer. Ha eliminato i difetti fra loro, gomma vulcanizzata del rivestimento interno del corpo di valvola. Raggiunga una prestazione perfetta della guarnizione. Ampiamente usato nel rifornimento idrico o nel sistema di drenaggio dell'acciaieria della pianta acquatica, del centrale elettrica, di fabbricazione di carta o di industrie chimiche, con le buone caratteristiche di adeguamento.

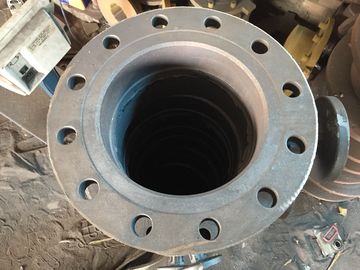

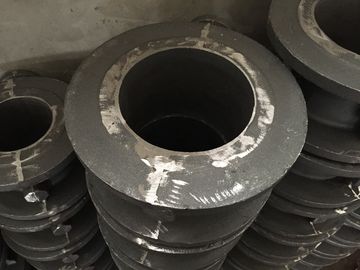

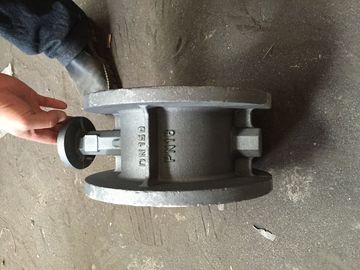

Immagini del prodotto

Parametri tecnici

Generalità

• Resiliente messo conformemente ad en 593
• CRNA faccia a faccia di lunghezza. ad en 558-1, serie di base 14 (BACCANO 3202, F4)
• Con l'estremità della flangia sul CRNA di entrambi i lati. ad en 1092-2
• cuscinetto del disco di Doppio contrappeso montato in boccola senza manutenzione
• Cuscinetto libero di medium (asse asciutta) nel corpo per mezzo di doppio sigillamento del giunto circolare ed occhi chiusi del disco
• Possibile sostituire l'anello sigillante di profilo senza smontare il disco
• Sistema automatico di sigillamento con l'anello sigillante incluso e pressione-di sostegno di profilo
• Vuoto strettamente fino a 1 torr
• Strettamente in CRNA di entrambe le direzioni di scorrimento. ad en 1074-2
• Asse della prova dello scoppio e sigillamento dell'asse
• Con l'ingranaggio a vite autobloccante, completamente incluso, senza manutenzione compreso l'indicatore di posizione meccanico

Materiale

• Corpo: Ghisa duttile EN-JS 1030 (GGG-40)
• Disco: Ghisa duttile EN-JS 1030 (GGG-40)
• Sigillamento della valvola: EPDM
• Giunti circolari: EPDM
• Gambo della valvola a farfalla: Acciaio inossidabile 1,4462
• Cuscinetto dell'asse: Bronzo di Zincfree
• Seat: Gomma allineata, microfinished

Protezione contro la corrosione

• Corpo: Dentro 3 millimetri di rivestimento dell'ebanite e rivestimento a resina epossidica dell'esterno
• Disco: 3 millimetri di rivestimento dell'ebanite

Attenzione di bisogno degli argomenti per installazione

1. Il tipo norma del wafer della conduttura della flangia dovrebbe essere conforme al livello della valvola a farfalla, flangia dedicata della valvola a farfalla è raccomandato per il tipo flangia di collegamento del wafer.

2. Gli utenti dovrebbero controllare le condizioni di lavoro se è accordo con la valvola a farfalla.

3. Il lume e la superficie di tenuta dovrebbero essere riordinati prima di installazione, nessun'aderenza residua.

4. Entrambi i lati della sede valvola hanno espulso come rondella della guarnizione della flangia, nessuna necessità di usare la rondella della guarnizione per la valvola a farfalla

5. La valvola a farfalla ha potuto essere installata all'orizzontale, al verticale ed a tutti gli altri angoli delle condutture ed ha potuto essere utilizzata in bidirezionale.

6. La valvola a farfalla non può essere installata agli angoli della conduttura, nessun'installazione di verticale permessa.

7. La valvola a farfalla deve essere chiusa quando installa, per assicurare il piatto della valvola per non urtare con la flangia della conduttura.

8. Verifichi la flangia saldata senza difetti. Non può saldare dopo installazione per evitare di scottare gli articoli di gomma ed i rivestimenti antisettici.

9. Per le situazioni anormali sulla commutazione, dovrebbe controllarlo fuori, rimuovere gli errori, non aprono o non chiudono la valvola con forza esterna.
