Montaggi della saldatura testa a testa
Siamo impegnati nell'offerta della vasta gamma dei montaggi Buttweld quale la curvatura e gomiti Buttweld, A403 gomiti, 304L gomiti, montaggi Buttweld d'acciaio, T uguale Buttweld, riducente il T, lungamente e breve Stubend e capezzolo e nipplo dello Swage. Questi sono a disposizione nelle specifiche e gradi differenti soddisfare le richieste di ingegneria & costruzione, petrolio & gas, aerei & le industrie aerospaziali e chimiche. La nostra gamma è conosciuta per forza ad alta resistenza, accuratezza dimensionale e rivestimento eccellente.

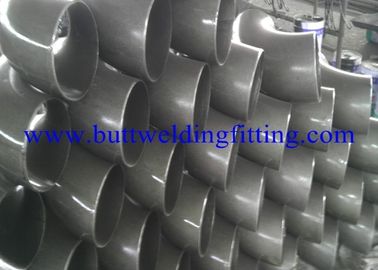

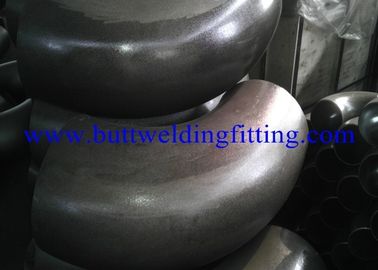

Gomiti
Offriamo la curvatura e ci fiamo strada il materiale dell'acciaio inossidabile, del acciaio al carbonio e dell'acciaio legato. Questi montaggi sono inoltre a disposizione nel monel, il nichel, il inconel, materiale hastalloy, di rame, d'ottone, di titanio per soddisfare le richieste dei clienti. La nostra gamma è progettata in conformità con lo standard di qualità internazionale ed è ampiamente usata nelle applicazioni differenti attraverso le industrie.
Forma: Si fa strada il raggio lungo & breve in 45 gradi, 90 gradi, 180 gradi
Dimensione: 1/8" N.B.: a 48" N.B.: (senza cuciture & saldato)
Spessore della parete: Sch.5S a Sch: XXS.
I gradi hanno offerto: -
Acciaio inossidabile: ASTM, A403, WP304/304L/304H/316/316L/317/317L/321/310/347/904L
Acciaio al carbonio: ASTM, A234, WPB/A420, WPL3/A420, WPL6/MSS-SP-75, WPHY 42/46/52/56/60/65/70
Acciaio legato: ASTM A234 WP1/WP5/WP9/WP11/WP22/WP91 ASTM A234 WP1/WP5/WP9/WP11/WP22/WP91
T uguale
Il T uguale è un dispositivo a forma di t che ha tre aperture che fungono da sbocco per il tubo. Tutta l'tre estremità del T uguale sono della stessa dimensione. Possiamo offrire l'uguale in metalli differenti quale il materiale hastalloy, di rame, d'ottone e di titanio del monel, del nichel, del inconel. L'uguale su ordine può essere sviluppato per convenire al requisito di applicazione specifico dei clienti.
Dimensione: 1/8" N.B.: a 48" N.B.: (senza cuciture & saldato)
Gradi disponibili:
Acciaio inossidabile: ASTM, A403, WP304/304L/304H/316/316L/317/317L/321/310/347/904L
Acciaio al carbonio: ASTM, A234, WPB/A420, WPL3/A420, WPL6/MSS-SP-75, WPHY 42/46/52/56/60/65/70
Acciaio legato: ASTM A234 WP1/WP5/WP9/WP11/WP22/WP91
Riduzione del T
Acciaio inossidabile: ASTM A 182, A 240
Grado: F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L,
Acciaio inossidabile duplex UNS S31803, 2205, acciaio inossidabile duplex eccellente UNS S32750
Acciaio al carbonio: ASTM A 105, ASTM A 181
Acciaio legato: ASTM A 182, GR F1, F11, F22, F5, F9, F91
Leghe di nichel: Monel 400 & 500, Inconel 600 & 625, Incolloy 800, 825, Hastelloy C22, C276
Estremità lunga & breve del troncone
I nostri montaggi Buttweld lunghi e brevi di Stubend sono ampiamente usati nella costruzione di nave, la perforazione & costruzione ed aerei & industrie aerospaziali buoni. Questi sono destinati in conformità con gli standard di qualità internazionali per assicurare il tempo di impiego lungo. La nostra gamma è a disposizione nell'estremità lunga del troncone & nelle brevi forme dell'estremità del troncone per soddisfare le richieste dei clienti.
Dimensione: 1/8" N.B.: a 48" N.B.: DENTRO
Programma: SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Tipo: Senza cuciture/ERW/saldato/fabbricato
Forma: Estremità lunga del troncone & breve estremità del troncone
Capezzolo & nipplo dello Swage
Offriamo il capezzolo ed il nipplo dello Swage, destinati specialmente per resistere alla temperatura elevata ed alla pressione. Questi possono essere usati per il collegamento saldato permanente o il collegamento staccabile del filo. La nostra gamma è a disposizione nelle specifiche varie per soddisfare le esigenze basate l'applicazione dei clienti.
Riduttori concentrici & eccentrici
Stiamo offrendo i nostri clienti con riduttori concentrici/eccentrici che sono utilizzati nelle industrie nucleari ed elettroniche del petrochimico, di potere. Noto per le loro tolleranze vicine, questo i riduttori concentrici ed eccentrici dell'acciaio inossidabile sono progettati con le configurazioni precise. Questi riduttori sono ideali per le applicazioni critiche che comprendono l'alta pressione, l'impulso, la vibrazione e la temperatura
BUTTWELD, SOCKETWELD & MONTAGGI & FLANGE INFILATI SONO OFFERTI LA CONFERMA ALLE NORME SEGUENTI
Montaggi di Buttwelding dell'acciaio lavorato dell'ANSI B 16,9
Acciaio lavorato Buttwelding S.R.Elbows dell'ANSI B 16,28 & ritorni.
L'ANSI B 16,11 ha forgiato la saldatura d'acciaio dell'incavo dei montaggi & infilati.
Flange del tubo dell'ANSI B. 16,5 e montaggi flangiati
Estremità della saldatura di testa dell'ANSI B. 16,25
Montaggi lavorati di Buttwelding dell'acciaio inossidabile di MSS SP-43.
Montaggi lavorati di Buttwelding dell'alta prova di MSS SP-75
BACCANO 2605 curvature dei tubi per i tubi dell'acciaio della saldatura di testa.
BACCANO un tipo d'acciaio 5D di 2605 curvature dei tubi d'acciaio per ma della saldatura.
BACCANO 2615 ma T d'acciaio dei montaggi della saldatura.
BACCANO 2616 riduttori d'acciaio dei montaggi della saldatura di testa.
BACCANO 2617 cappucci d'acciaio dei montaggi della saldatura di testa.
Accessori per tubi d'acciaio della saldatura di testa delle BS 1640 per l'industria petrolifera
Pezzi fucinati di ASTM A105, acciaio al carbonio per le componenti stridenti.
ASTM A182 ha forgiato & rotolato le flange del tubo dell'acciaio legato, montaggi & valvole forgiate e parti per i servizi ad alta temperatura.
ASTM 234 accessori per tubi del acciaio al carbonio lavorato & dell'acciaio legato per il moderato e le temperature elevate.
ASTM un carbonio 350 & un acciaio bassolegato, richiedenti prova di resilienza per le componenti stridenti.
ASTM accessori per tubi lavorati 403 di un acciaio inossidabile di Austenities.
Accessori per tubi di ASTM A420 del acciaio al carbonio lavorato e dell'acciaio legato per i servizi di bassa temperatura
Accessori per tubi d'acciaio della saldatura di testa di JIS B2311 per uso ordinario.
Accessori per tubi d'acciaio della saldatura di testa di JIS B2311 per uso speciale
È 1239 tubi Tubulars dell'acciaio dolce & altri montaggi dell'acciaio lavorato
ASTM una specificazione 694 per carbonio & i pezzi fucinati dell'acciaio legato per le flange, i montaggi, le valvole & le parti del tubo per servizio di trasmissione ad alta pressione.
ASTM una specificazione 860 per i montaggi d'acciaio bassolegati ad alta resistenza lavorati della saldatura di testa.
Montaggi della saldatura testa a testa
Gamma: 15 N.B.: lavorano 3000 N.B.:
SCH: 5s, 10s, 40s, 80s, 10, 20, 40, STD, 60, 80, XS, 100, 120, 140, 160, XXS & NS disponibili con SIG. della NACE 01-75
Forma:
senza cuciture
saldato
Tipo:
il si fa strada (LR) lungo & il breve raggio (SR) in 45 gradi, in 90 gradi, in 180 gradi, in R=3D, in 5D, in 6D, in 8D, in 10D & in 20D.
riduttore del : Eccentrico & concentrico
cappucci & incroci del .
T del .: T UGUALE, RIDUCENTE T, T ESCLUSO
estremità lunga & breve del del troncone.
SWAGE NIPPLESCAPS del : CAPEZZOLI CONCENTRICI ED ECCENTRICI DELLO SWAGE
NIPPLI del
CURVATURE di INDUZIONE del
Montaggi della saldatura testa a testa dell'acciaio inossidabile
Norma: »/»/««ASME/DI ASTM A/SA 403 GR WP «S DI W WX» /ASTM A420
Grado: WP304, 304, 304L, 304H, 309S, 309H, 310S, 310H, 316, 316TI, 316H, 316L, 316LN, 317, 317L, 321, 321H, 347, 347H, 904, 904L, 409, 410, 430, 440C
Montaggi della saldatura testa a testa della lega di nichel
Norma: SB 336 ASME/DI ASTM.
Grado: UNS 2200 (NICHEL 200), UNS 2201 (NICHEL 201), UNS 4400 (MONEL 400), CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276) DI UNS 8020 (LEGA 20/20)
Montaggi della saldatura testa a testa del acciaio al carbonio & dell'acciaio legato
Norma: ASTM/ASME A/SA 234/860/MSS-P75
Grado: WPB, WPC, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65, WPHY 70. WPHY 100
Norma: ASTM/ASME A/SA 234
Grado: WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 23, WP 91 & WPL3, WPL6
Lega di rame & montaggi d'acciaio duplex della saldatura testa a testa
Norma: SB 111/466/ASTM A403 ASME/di ASTM
Grado: UNS NO C 10100, 10200, 10300, 10800, 12000, 12200, 70600 (CU - NI 90/10), 71500 (CU - NI 70/30).
Norma: ASTM/ASME A/SA 815
Grado: UNS NESSUNA S 31803, S 32205, S 32550, S 32750, S 32760.
DATI TECNICI PER GLI ACCESSORI PER TUBI
|
ACCIAIO INOSSIDABILE
|
|
AUSTENITICO
|
ASTM/ASME SA 403 WP 304 (L) (H) (LN) (N)
|
|
|
ASTM/ASME SA 403 WP 321 (H)
|
|
|
ASTM/ASME SA 403 WP 316 (L) (H) (LN) (N) (TI)
|
|
|
ASTM/ASME SA 403 WP 347 (H)
|
|
|
ASTM/ASME SA 403 WP 317 (L)
|
|
|
ASTM/ASME SA 403 UNS-S-31254 (6% Mo)
|
|
FERRITICO AUSTENITICO
|
ASTM/ASME SA 815 UNS-S-31803 (CR DI 22%)
|
|
|
ASTM/ASME SA 815 UNS-S-32760 (CR DI 25%)
|
| ACCIAIO AL CARBONIO |
|
PER LA TEMPERATURA MODERATA
|
ASTM/ASME SA 234 WPB
|
|
|
ASTM/ASME SA 234 WPC
|
|
PER LA BASSA TEMPERATURA
|
ASTM/ASME SA 420 WPC6
|
|
CARBONIO NIKEL PER LA BASSA TEMPERATURA
|
ASTM/ASME SA 420 WPL3
|
|
ALTI MATERIALI DEL RENDIMENTO
|
MSS-SP75 WPHY 42
|
|
|
MSS-SP75 WPHY 46
|
|
|
MSS-SP75 WPHY 52
|
|
|
MSS-SP75 WPHY 56
|
|
|
MSS-SP75 WPHY 60
|
|
|
MSS-SP75 WPHY 65
|
|
|
MSS-SP75 WPHY 70
|
| ACCIAIO LEGATO |
|
PER LA TEMPERATURA ELEVATA
|
ASTM/ASME SA 234 WP1
|
|
|
ASTM/ASME SA 234 WP12
|
|
|
ASTM/ASME SA 234 WP11
|
|
|
ASTM/ASME SA 234 WP22
|
|
|
ASTM/ASME SA 234 WP5
|
|
|
ASTM/ASME SA 234 WP9
|
|
|
ASTM/ASME SA 234 WP91
|
|
LEGHE NON FERROSE
|
|
BASE DI ALLUMINIO
|
ASTM B361 GR. 3003-6061
|
|
|
MONEL 400 DI ASTM B366
|
|
|
ASTM B366 INCONEL 600
|
|
|
ASTM B366 INCOLOY 800
|
|
|
ASTM B366 INCOLOY 825
|
|
|
ASTM B366 HASTELLOY B, C, X
|
|
BASE DI RAME
|
CUPRONICHEL 90 – 10 E 70-30
|
|
TITANIO
|
ASTM B363 WPT2
|
|
PROGRAMMA DI FABBRICAZIONE
|
|
SOCKETWELD E
|
45 & 90 GRADI. GOMITI DELLA LR
|
1/4" A 4" N.B.:
|
|
MONTAGGI INFILATI
|
T & T DI RIDUZIONE
|
1/4" A 4" N.B.:
|
|
VALUTAZIONI DI PRESSIONE
|
ACCOPPIAMENTI
|
1/4" A 4" N.B.:
|
|
2000#, 3000#, 6000#, 9000#
|
CAPS
|
1/4" A 4" N.B.:
|
|
|
UNIONE
|
1/4" A 4" N.B.:
|
|
|
INCROCI
|
1/4" A 4" N.B.:
|
|
|
SPINE
|
1/4" A 4" N.B.:
|
|
|
CESPUGLI
|
1/4" A 4" N.B.:
|
|
|
CAPO
|
1/4" A 4" N.B.:
|
MONTAGGI BUTTWELD
|
|
SENZA CUCITURE
|
45 & 90 GRADI. GOMITI DI LR/SR
|
1/2» A 24" N.B.:
|
|
|
T & T DI RIDUZIONE
|
1/2» A 24" N.B.:
|
|
|
CEE CONC. REDUCERS
|
1/2» A 24" N.B.:
|
|
|
CAPS
|
1/2» A 36" N.B.:
|
|
SALDATO
|
45 & 90 GRADI. GOMITI DI LR/SR
|
4" A 36" N.B.:
|
|
|
T & T DI RIDUZIONE
|
4" A 36" N.B.:
|
|
|
CEE CONC. REDUCERS
|
4" A 48" N.B.:
|
|
|
CAPS
|
26" A 48" N.B.:
|
|
SPESSORI DELLA PARETE
|
TUTTI I PROGRAMMI ALL'ANSI 10 E FINO A 100 millimetri di B36,
|
|
PRODOTTI SPECIALI
|
RAGGIO di CURVATURE 2.5D, 3D, 5D, 10D & l'ALTRO RAGGIO SPECIALE
|
|
|
RIDUZIONE DEI GOMITI
|
|
|
CURVE AD U DEGLI INCROCI SPECIALI
|
|
|
PEZZI DI LATERALI “Y”
|
|
|
WELDOLETS, SWEEPOLETS, LATEROLETS, SOCKOLETS
|
|
|
ELBOWLETS & THREADOLETS
|
| |
MONTAGGI SPECIALI SECONDO I DISEGNI |
| |
COMPONENTI STRIDENTI PREFABBRICATE SECONDO IL DISEGNO. |
| NORME DI FABBRICAZIONE |
ASME B1639 - B16.28 - B16.25 |
| |
MSS-SP75 - 43 – 87 |
| |
BACCANI 2605 - 2606 - 2615 - 2616 – 2617 |
| CODICI DI PROGETTAZIONE |
ASME I - DIVISIONE DI ASME III. 1 SOTTO N.B.: |
| |
ASME I - DIVISIONE DI ASME III. 1 SOTTO NC |
| |
ASME I - DIVISIONE DI ASME III. 1 SOTTO ND |
| |
ASTM B31, 1 - B-31.4 - B31.8 |
Montaggi Buttweld
Assicuriamo una vasta gamma di montaggi Buttweld. Ampiamente usato in petrolio, nel gas, nella filtrazione, nella refrigerazione, nella raffinazione, in petrochimico e nelle industrie offshore.
I montaggi Buttweld sono utilizzati in una rete di tubazioni per cambiare una direzione o una funzione, che si uniscono meccanicamente al sistema. Probabilmente il modo più semplice raggiungere questo sarebbe di piegare il tubo nella direzione richiesta, ma questo processo allungherà ed assottiglierà la parete esterna del tubo mentre ispessendo e corrugando la parete interna del tubo. Ciò provoca la resistenza di flusso e l'erosione accelerata della parete.
Un secondo metodo a volte usato è un giunto squadrato, in cui i montaggi Buttweld d'acciaio sono tagliati all'angolo corretto e sono saldati insieme per raggiungere il cambiamento desiderato. Mentre lo spessore di area e della parete di sezione trasversale è mantenuto moltissima efficienza è perso dovuto attrito e la turbolenza che deriva dal severo cambia nella direzione; per esempio una curvatura unico squadrata offre a circa sei volte la resistenza di un gomito spazzato.
Montaggio di gomito Buttweld
Il montaggio di gomito Buttweld è un accessorio per tubi installato fra due lunghezze del tubo o del tubo permettendo un cambiamento della direzione, solitamente 180°, 90° o 45°. L'estremità è lavorata per la saldatura di testa quando le due estremità differiscono nella dimensione, è chiamata un gomito del riduttore o di riduzione.
La maggior parte dei gomiti sono disponibili nel breve raggio o nel raggio lungo dei tipi. I brevi gomiti del raggio hanno un centro per concludere la distanza uguale al NPS nei pollici, mentre il raggio lungo è 1,5 volte il NPS nei pollici.
Montaggio Buttweld del T
I montaggi Buttweld del T sono ampiamente usati in tubatura industriale fondere o dividere i liquidi e non richiedono la preparazione speciale della tubatura prima delle applicazioni. Disponibile in specifiche d'infilatura differenti e montaggi Buttweld del T dei vari gradi sono costruiti per chiudere le tolleranze e le dimensioni precise.
Montaggio trasversale Buttweld
I montaggi trasversali Buttweld sono utilizzati in parecchie industrie per la fornitura della perdita liberamente e serrano il sigillamento libero in tutto il collegamento della tubatura o della conduttura. Offerto in montaggi trasversali Buttweld dei vari gradi sono stimati per le loro tolleranze vicine e rivestimenti eccellenti.
Montaggio Buttweld del cappuccio
La funzione di un montaggio Buttweld del cappuccio protettivo è di bloccare l'estremità di una linea in una rete di tubazioni. Il cappuccio Buttweld misura disponendo il cappuccio protettivo sopra la linea aperta e saldando intorno al giunto.
Montaggio di estremità Buttweld del troncone
L'estremità del troncone è installata nelle paia ed è accoppiata insieme a due flange del giunto. La superficie dell'estremità del troncone ha una superficie seghettata fonografica della guarnizione che impedisce la perdita al giunto. Facendo uso dell'estremità del troncone permette che le sezioni della linea siano aperte per la pulizia, l'ispezione o la sostituzione rapida ecc, senza la necessità di saldare nuovamente.
Montaggio eccentrico/concentrico del riduttore
Ci sono due opzioni disponibili, del riduttore concentrico o del riduttore dell'eccentrico.
Un riduttore eccentrico, anche chiamato un riduttore di Bell, ha due (dentro) fili femminili delle dimensioni differenti con i centri così progettati che quando si uniscono, i due pezzi di tubo non sono in conformità con a vicenda, ma possono essere installati in modo da fornire il drenaggio ottimale della linea.
Il montaggio è progettato con il più piccolo sbocco fuori centro alla più grande estremità, permettendo che allini con soltanto un lato dell'entrata. I montaggi del riduttore sono destinati per essere saldati facilmente ed offrono la resistenza superiore della perdita e di forza.
Il riduttore eccentrico deve essere installato con il lato diritto fino a evita l'intrappolamento dell'aria all'aspirazione della pompa. Sono destinati per permettere il collegamento semplice dei tubi graduati differenti. Questi possono essere usati come i riduttori del tubo, i connettori flessibili ed eliminatori di vibrazione.
I riduttori eccentrici eliminano il rumore ed isolano la vibrazione nella conduttura, riduce lo sforzo, elimina l'elettrolisi e protegge dagli impulsi start-up.
|
