Max. diameter of work: | 625mm | Concave (at dia.160mm): | 0.6mm |
---|---|---|---|
Convex (at dia. 160mm): | 0.6mm | Capacity of Coolant oil: | 1300L |
Max. Flowrate of Coolant oil: | 1130L/min | Overall dimensions: | 2880mm×1237mm×2622mm |
Net weight: | 5300kgs | ||
Evidenziare: | attrezzatura di indurimento di induzione,macchina di indurimento di induzione dell'ingranaggio |

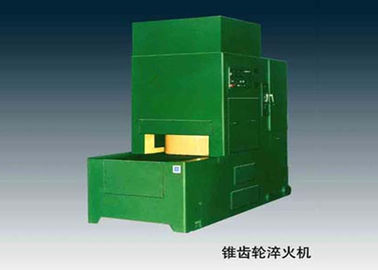

Macchina di indurimento di induzione degli ingranaggi conici per il macchinario di costruzione, diametro massimo 625mm dell'ingranaggio
Dettaglio rapido:
Questa macchina è un genere di attrezzatura di trattamento termico per l'estinzione degli ingranaggi conici utilizzati nel macchinario di costruzione e automobilistico, in trattore, in macchinario metallurgico ed in altre industrie. Le distorsioni delle parti estiguute dopo che il trattamento termico può essere controllato e migliorato efficacemente e la qualità degli ingranaggi possono essere aumentate. Allo stesso tempo, in tondo e le parti piane possono anche essere indurite su questa macchina.
Descrizione:
La macchina è fornita di un sistema di controllo di SpA. Ad eccezione del caricamento del pezzo in lavorazione e dello scarico, la macchina può essere messa automaticamente in funzione. I comandi elettrici ed idraulici sono utilizzati per l'operazione in un ciclo d'estinzione automatico in modo da aumentare l'accuratezza e stabilizzare la qualità delle parti estiguute.
Il worktable (il più bassi muoiono) dei movimenti a macchina fra la posizione di caricamento e la posizione di funzionamento del pezzo in lavorazione per mezzo dei comandi idraulici, per trasferire il pezzo in lavorazione riscaldato alla temperatura d'estinzione alla posizione di lavoro della macchina e raffreddarli nella macchina uno dopo l'altro per finire l'operazione d'estinzione.
Un dispositivo trasformista è disponibile per il superiore muore (gli anelli esterni e gli anelli interni) della macchina (YA9060).
Per assicurare la qualità d'estinzione e controllare la distorsione del pezzo in lavorazione, la macchina è con le seguenti caratteristiche di costruzione.
Quando estiguere, le pressioni (individuo regolabile) dagli anelli esterni, dagli anelli interni e dal foro possono applicarsi alle parti differenti della parte che è estiguuta.
La pressione può essere selezionata come una pressione fissa o pressione pulsante regolabile.
Una regolazione concava & convessa è possibile sul worktable all'interno del diametro di 510mm (più basso muoia).
Durante l'operazione d'estinzione, l'olio di raffreddamento ai punti differenti con le regolazioni separate di tempo e di debito può essere fornito. 20 punti sono a disposizione sul sistema di SpA per facilitare il funzionamento online della macchina nella pianta dell'utilizzatore finale.
Speciale muore degli anelli esterni, gli anelli interni e l'estensore del foro possono essere forniti per la macchina secondo le dimensioni e le strutture differenti delle parti da estiguere.
Specifiche:
Diametro massimo di lavoro |
millimetro |
625 |
La distanza fra la superficie di montaggio dell'estensore che premono la barretta e la superficie del supporto di più basso muore |
||
Massimo |
millimetro |
280 |
Minimo |
millimetro |
250 |
La distanza fra la superficie di montaggio degli anelli e della superficie del supporto interni & esterni di più basso muore |
||
Massimo |
millimetro |
165 |
Minimo |
millimetro |
140 |
La gamma di diametro per la regolazione concava & convessa su più basso muore |
millimetro |
Φ160-Φ510 |
Concavo (a dia.160mm) |
millimetri |
0,6 |
Convex (al diametro 160mm) |
millimetro |
0,6 |
Pressione massima |
||
Anello esterno |
chilogrammo |
7500 (valore sopra) calibro di guagee di pressione) |
Anello interno |
chilogrammo |
7500 |
Estensore |
chilogrammo |
3500 |
Olio del liquido refrigerante |
||
Capacità |
L |
1300 |
Debito massimo |
L/min |
1130 |
Motore elettrico |
||
Pompa idraulica |
Chilowatt RPM |
4 1440 |
Pompa di raffreddamento |
Chilowatt RPM |
7,5 2900 |

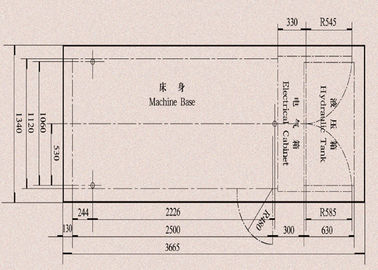

Dimensioni globali (L×W×H) |
millimetro |
2880×1237×2622 |
Peso netto |
chilogrammo |
5300 |
Cassa da imballaggio |
millimetro |
3850×1900×2650 |
Peso lordo |
chilogrammo |
6000 |
