Genere di azionamento: | giusto azionamento o azionamento lasciato | Forma del rotore: | 4-Wing |
---|---|---|---|
di uscita: | 7500kg/h | Potere del motore: | 1250KW X 2 |
Evidenziare: | miscelatore della gomma dell'impastatore,miscelatore di gomma banbury |
1. Introduzione del prodotto

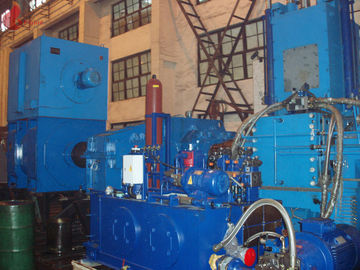

Acciaio legato dell'Quattro-Ala 7500kg/h che fonde complessivamente tipo ermetico miscelatore interno di FM-410 Banbury
Nome |
Miscelatore di Banbury |
Modo di raffreddamento |
Acqua di raffreddamento |
Tipo |
Porta di goccia ed interno |
Caratteristica |
Pricipalmente è usata per la miscelazione di gomma. |
rotori |
Cromato e lega che affrontano gli elettrodi |
||
Materiale |
Acciaio fuso |
Colleghi il modo |
cardano |
Dimensione |
8390mm×4600mm×6087mm |
Certificato |
ISO, CE |
2. Descrizione:
La camera di carburazione ha integrato la costruzione, fronda/parete della parte posteriore della camera di carburazione può direttamente essere smantellata senza rimuove del dispositivo e della ram d'alimentazione, permettendo la manutenzione conveniente. L'interno della camera di carburazione è pila saldata con la lega dura della anti-resistenza ed in seguito riceve il rivestimento di messa a terra che contribuisce ad un tempo di impiego lungo. La parete posteriore della fronda della camera di carburazione è orifizi perforati di periferia per efficacemente trasferire il calore.
3. Lista dell'attrezzatura
NO. |
SPECIFICHE |
|
01 |
Determini il modello |
Per essere confermato |
02 |
Forma del rotore |
Quattro-Ala |
03 |
Volume totale di camera di carburazione (l) |
412L |
04 |
Riempia il fattore |
0,75 |
05 |
Volume di lavoro (l) |
309L |
06 |
Velocità del rotore (r/min) |
6-60 |
07 |
Potere del motore (chilowatt) |
Chilowatt 2×1250 |
|
Consumo di acqua di raffreddamento (³ di m. /h) |
|
Miscelatore |
55T/h |
|
Cambio |
12T/h |
|
Motore |
17T/h |
|
09 |
Pressione della ram alle azione di gomma (MPa) |
0,63 massimo |
11 |
Capacità di produzione massima |
7,5 t/h (ad una gravità di 1,2) |
12 |
Alimentazione |
Motore principale: 690V, hertz 3 di CA 50 pH; Apparecchio ausiliare: 380V, CA 50 hertz 3Ph. |
13 |
Dimensioni globali (millimetro) |
8390×4600×6087 |
14 |
Peso totale (ad esclusione del motore e del cambio) |
102T |
4. Applicazioni: È usato per la miscelazione di gomma.
5. Parametro tecnico principale:
Rotore di Intermeshing
Modello |
XM-90E |
XM-135E |
XM-160E |
XM-190E |
XM-270E |
XM-320E |
Volume totale (L) |
87 |
139 |
160 |
195 |
250 |
320 |
Coefficiente di riempimento |
0,65 |
0,65 |
0,65 |
0,65 |
0,65 |
0,65 |
Velocità del rotore (r/min) |
6-60 |
6-60 |
5-50 |
6-60 |
4-40 |
6-60 |
Pressione dinamica massima (MPa) |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
Potere del motore principale (chilowatt) |
520 |
750 |
750-800 |
1250 |
1250-1500 |
1680 |
Peso totale (chilogrammo) |
23.000 |
31.500 |
36.000 |
45.000 |
59.000 |
70.000 |
Rotore tangenziale
Modello |
XM-1.5 |
XM-50 |
XM-80 |
XM-110E |
XM-160E |
XM-255E |
XM-270E |
XM-410E |
Volume totale (L) |
1,5 |
50 |
80 |
110 |
160 |
250 |
270 |
400 |
Coefficiente di riempimento |
0.6-0.8 |
0.6-0.8 |
0.6-0.8 |
0.6-0.8 |
0.6-0.8 |
0.6-0.8 |
0.6-0.8 |
0.6-0.8 |
Velocità del rotore (r/min) |
0-80 |
4-40 |
4-40 |
4-40 |
4-40 |
20 |
4-40 |
6-60 |
Pressione dinamica massima (MPa) |
0,3 |
0,27 |
0,37 |
0,58 |
05 |
0,24 |
0,52 o 0,6 |
0,52 o 0,6 |
Potere del motore principale (chilowatt) |
37 |
90 |
200 |
250 |
500 |
1250 |
1250 |
1250×2 |
Peso totale (chilogrammo) |
2.000 |
16.000 |
22,00 |
29.000 |
36.000 |
55.000 |
59.000 |
78.000 |
6. Vantaggio competitivo:
Dispositivo e ram d'alimentazione
Il dispositivo d'alimentazione compone di muro laterale destra/di sinistra, di muro laterale parte posteriore/anteriore, di porta up/down di alimentazione, della parete e di cilindro che controlla la porta d'alimentazione per aprirsi o chiudersi. Da entrambi i lati della porta d'alimentazione, i piatti dell'acciaio inossidabile sono individuati. Un più grande di porto d'alimentazione è destinato per accorciare il tempo di alimentazione.
Il sistema d'alimentazione individua nella cima della camera di carburazione, parti di è collegato dall'alta vite di intension. Nella posizione della gola del saltatore, ci sono piatti d'uso sostituibili in camera di carburazione e piatto del muro laterale.
Il porto in parte della porta d'alimentazione è usato per l'alimentazione del carbonio nero. C'è un'altra finestra di apertura per il riempitore bianco.
La ram è fissa sopra il dispositivo d'alimentazione e consiste della ram, barra del pistone, cilindro e sigilla le parti. Su foursquare della barra antifrizione della correzione quattro della ram dalle viti, la sua area di contatto di gomma è pila saldata uno strato della anti-resistenza dura. La ram è incanalata da acqua di raffreddamento ed è fornita di dispositivo di sicurezza di manutenzione.
La pressione dinamica ai composti di gomma è regolabile secondo l'elaborazione dei requisiti dei composti di gomma. Il controllo dell'ariete idraulico sarà con il sistema di controllo di SpA.
Su e giù tempo di viaggio della ram è non più di 6S
, Sulle posizioni giù, di discesa e di pulizia della ram sono controllati da nessun commutatori di limite di tocco.
Dispositivo di scarico e sistema di controllo idraulico
Il dispositivo di scarico comprende la porta di scarico, il cilindro rotatorio ed il dispositivo ecc. del fermo.
Tipo della porta di scarico: giri il tipo. Apra e l'azione vicina della porta di scarico è determinata vicino -e-fros cilindro rotatorio dello scaffale di ingranaggio. Nella posizione vicina, la porta di scarico è chiusa through chiudendo la scarpa a chiave dal cilindro del fermo.
Durante la miscelazione, i supporti del cursore del fermo la maggior parte della gomma compone la pressione scaricare la porta, con inclinazione che chiude la superficie di contatto che riceve l'indurimento del trattamento, adatto a molto tempo di servizio ed a manutenzione della convenienza.
Sopra la porta di scarico, la superficie di contatto di gomma è pila saldata uno strato dell'orifizio di raffreddamento duro della anti-resistenza alloy.with nella periferia, con cui l'input medio dall'orifizio interno dell'asse della porta di scarico, può formare un ciclo del ciclo per il riscaldamento e raffreddamento.
Quando lo scarico, cilindro rotatorio ha la porta di scarico aperta con un angolo di 165°.

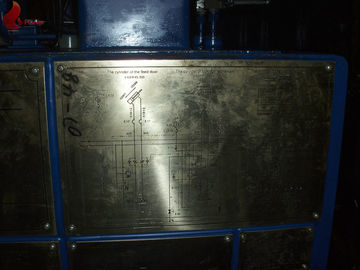

La porta di scarico ed il dispositivo del fermo sono attivati dal circuito idraulico, che suddividono al ciclo principale, ciclo della pressione-tenuta e disturbano il ciclo manuale della pompa. il ciclo della Pressione-tenuta è determinato dall'accumulatore. La porta di scarico dovrebbe essere aperta automaticamente nella condizione di lavoro. Una volta elettrica la ripartizione, pompa elettrica non funziona, porta aperta di scarico tramite la pompa manuale invece.
Pompa principale, fine - avvolga la valvola di proporzione, la valvola direzionale del solenoide, la valvola di troppopieno, valvola che di riduzione tutta adotta i prodotti importati.
Unità di azionamento
Il dispositivo dell'azionamento per il miscelatore interno consiste del motore a corrente alternata Con l'invertitore, il cambio, l'accoppiamento flessibile, l'ingranaggio a forma di tamburo coppia il cambio ecc. è tipo duro dei denti. Tutti gli ingranaggi guidati e gli ingranaggi di rapporto della velocità sono inseriti nel cambio. Ha sistema a raffredamento automatico del filtro dal ciclo di lubrificazione, con flusso, pressione ed il dispositivo di allarme di ispezione della temperatura. Il riduttore ha vita lunga di uso e l'a basso rumore.
Il trasformatore ad alta tensione si esclude nell'offerta.
Sistema di lubrificazione
Il miscelatore interno ha separato maturo automaticamente il sistema di lubrificazione, che ha pompa di olio due per l'olio di lubrificazione che fornisce con la pressione di fornitura 63MPa dell'olio massimo.
La scatola di olio di pompa è fornita giù di metro livellato di gomma alto.
La conduttura d'alimentazione dell'olio è fornita di elettrovalvola a solenoide, tramite giù il metro livellato di gomma alto automaticamente controlla la fornitura di petrolio. La pompa due ha allarme basso.
Il sistema di lubrificazione può essere diviso alle seguenti parti:
L'elaborazione della pompa di olio che forniscono continuamente l'olio per gli anelli d'uso statici e dinamici ha individuato nell'area di guarnizioni del rotore.
Elaborando la pompa di olio fornisca all'olio per la lacuna del ciclo nell'area di guarnizioni del rotore, l'importo fornitura petrolio regolato dal regolatore della velocità di frequenza-conversione di Mitsubishi. La fornitura di petrolio si fermerà quando non carico.
Misura di temperatura
La misura affidabile della temperatura dei composti di gomma può essere passata attraverso un sensore di termocoppia della anti-resistenza riparato sopra la porta del calo.
12 punti per la macchina della conduttura che sopporta la temperatura sorvegliano la prova; 2 per il cuscinetto del motore principale, 4 per la macchina della conduttura che sopporta, 4 per l'anello d'uso, 2 per l'albero di entrata del cambio
7. Servizio:
Servizio venduto in anticipo
Consultazione tecnologica perfetta d'offerta ai clienti per lasciare i clienti conoscere più circa il prodotto e lo sviluppo dell'industria. Forniamo l'offerta adatta per i clienti secondo la richiesta del prodotto, condizioni atmosferiche e l'ambiente della fabbrica, ecc. Per il cliente senza esperienza o non conosce le attrezzature, possiamo fornire la consultazione tecnologica ed il mercato tende e raccomanda l'attrezzatura di alta qualità, la formula tecnica e lo schema di piante intere della disposizione.
Prodotti e consegna
Fornitura dell'inseguimento di progresso di produzione. Invieremo regolarmente la posta per informare i clienti del processo delle attrezzature, di modo che i clienti possono essere rassicuranti. Ed i clienti possono anche fornire le opinioni importanti alle attrezzature. Quando la macchina è completata, inviteremo i clienti ad ispezionare e mettere a punto. Dopo la spedizione, informeremo il cliente degli stati e del tempo del trasporto, di modo che il cliente può prepararsi.
Installazione e ricerca degli errori
Per eliminare i problemi di ricerca degli errori, possiamo inviare il personale tecnico per installazione e ricerca degli errori. Ogni volta che il dispositivo ha problema, possiamo fornire le soluzioni in 24 ore dopo la ricezione della notifica del cliente. Se necessario invieremo gli ingegneri o lasciamo gli agenti locali alla scena risolvere il problema.
servizio di Dopo-vendita
Periodo di garanzia dell'attrezzatura: macchina per un anno, apparecchi elettrici per sei mesi. Nel periodo di garanzia, forniamo il supporto tecnico e gli accessori liberi. Dopo il periodo di garanzia, inoltre forniamo il supporto tecnico gratis ed il prezzo più basso dei pezzi di ricambio.
8. Opzione
Il miscelatore interno con il rotore intermeshing può essere usato per la plastificazione, la mescolanza e la resina finale di miscelazione, la gomma, la plastica ed altri materiali per i prodotti, le guarnizioni, le muffe, il PVC come pure il materiale dell'ebanite per vari prodotti di plastica. È particolarmente adatto a miscela mescolantesi di gomma e di plastica, a composti della gomma ed a breve fiberfill e a plastificazione, a mescolanza ed a componenti di gomma sensibili sottotensione di miscelazione finale.
9. termini commerciali
1. Pagamento: 30% da T/T come pagamento anticipato, equilibrio (70%) da T/T prima della spedizione
2. Termine d'esecuzione: 60 giorni dopo la ricezione del pagamento anticipato
3. Trasporto: contenitore, pacchetto semplice (film, vassoio del PE)
periodo 4.Warranty: A partire dal giorno dell'uso della macchina nella fabbrica del compratore:
(1) le parti meccaniche: 12 mesi
(2) le parti elettriche: 6 mesi
5. Installazioni e Commissione
(1) Commissione sarà stata fatta prima della spedizione
(2) Commissione e spese d'oltremare
uno o due tecnico sarà inviato al compratore per guidare l'installazione e l'incarico dell'attrezzatura se le richieste del cliente.
I clienti hanno bisogno topay della tassa dei nostri tecnici.
(1) biglietto di aeroplano di andata e ritorno
(2) spese di trasporto, di sistemazione e della comunicazione
(3) l'indennità per i tecnici è USD 80 al giorno per una persona.
(4) un interprete è necessario.
6. Pezzi di ricambio:
I pezzi di ricambio per un anno sono necessari per i clienti e suggeriamo che i clienti dovrebbero comprare i pezzi di ricambio. (La lista dei montaggi sarà fornita.)
7. Il manuale, il disegno di Figuration ed i disegni inglesi del basamento sono forniti.
